製品情報 /スーパーチューブ
呼び径13（φ16）（ナットネジG1/2）
標準仕様
●材質
フレキ部：SUS304
ナット部：C3604BD
●付属品
EPDMパッキン2枚
●L寸・品番・入数一覧
| L寸 | 品番 | 内箱 | 外箱 |
|---|---|---|---|
| 100 | FHO40100 | 10 | 100 |
| 150 | FHO40150 | 10 | 100 |
| 200 | FHO40200 | 10 | 100 |
| 250 | FHO40250 | 10 | 100 |
| 300 | FHO40300 | 10 | 100 |
| 350 | FHO40350 | 10 | 100 |
| 400 | FHO40400 | 10 | 100 |
| 450 | FHO40450 | 10 | 100 |
| 500 | FHO40500 | 10 | 100 |
| 550 | FHO40550 | 10 | 100 |
| 600 | FHO40600 | 10 | 100 |
| 700 | FHO40700 | 10 | 100 |
| 800 | FHO40800 | 10 | 50 |
| 900 | FHO40900 | 10 | 50 |
| 1000 | FHO41000 | 10 | 50 |
受注生産対応品
●材質
フレキ部：SUS316L
●付属品
ノンアスベストパッキン
●日本水道協会認証品
●一覧以外のL寸
●φ16.8仕様

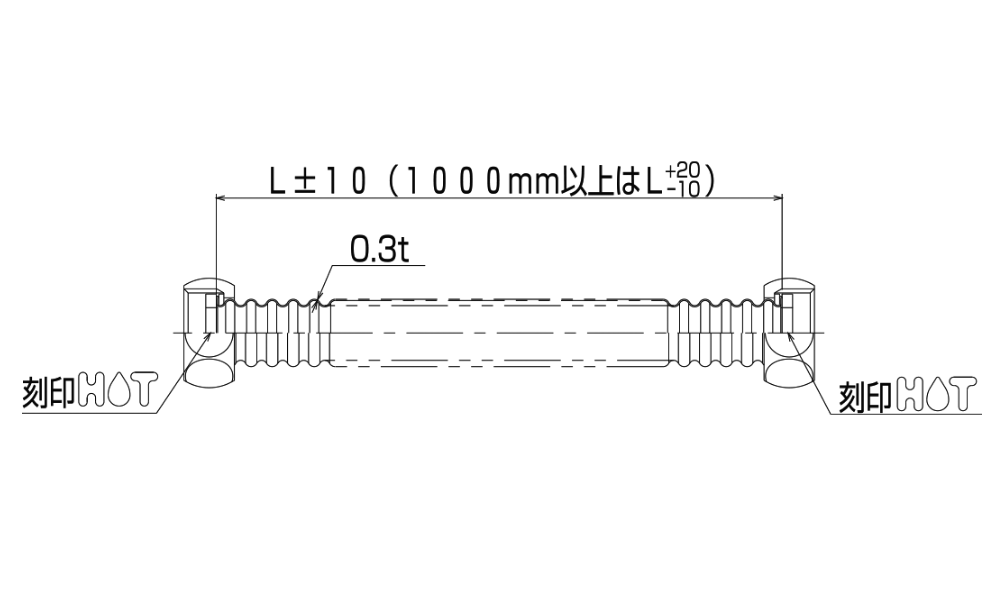

図面ダウンロード
呼び径20（φ20）（ナットネジG3/4）
標準仕様
●材質
フレキ部：SUS304
ナット部：C3604BD
●付属品
EPDMパッキン2枚
●L寸・品番・入数一覧
| L寸 | 品番 | 内箱 | 外箱 |
|---|---|---|---|
| 100 | FHO60100 | 10 | 100 |
| 150 | FHO60150 | 10 | 100 |
| 200 | FHO60200 | 10 | 100 |
| 250 | FHO60250 | 10 | 100 |
| 300 | FHO60300 | 10 | 100 |
| 350 | FHO60350 | 10 | 100 |
| 400 | FHO60400 | 10 | 100 |
| 450 | FHO60450 | 5 | 50 |
| 500 | FHO60500 | 5 | 50 |
| 550 | FHO60550 | 5 | 50 |
| 600 | FHO60600 | 5 | 50 |
| 700 | FHO60700 | 5 | 50 |
| 800 | FHO60800 | 5 | 25 |
| 900 | FHO60900 | 5 | 25 |
| 1000 | FHO61000 | 5 | 25 |
受注生産対応品
●材質
フレキ部：SUS316L
●付属品
ノンアスベストパッキン
●日本水道協会認証品
●一覧以外のL寸
図面ダウンロード
呼び径25（φ24.5）（ナットネジG1）
標準仕様
●材質
フレキ部：SUS304
ナット部：C3604BD
●付属品
ノンアスベストパッキン2枚
●L寸・品番・入数一覧
| L寸 | 品番 | 内箱 | 外箱 |
|---|---|---|---|
| 100 | FMUU25N0100 | 5 | 50 |
| 150 | FMUU25N0150 | 5 | 50 |
| 200 | FMUU25N0200 | 5 | 50 |
| 250 | FMUU25N0250 | 5 | 50 |
| 300 | FMUU25N0300 | 5 | 50 |
| 350 | FMUU25N0350 | 5 | 50 |
| 400 | FMUU25N0400 | 5 | 50 |
| 450 | FMUU25N0450 | 5 | 50 |
| 500 | FMUU25N0500 | 5 | 50 |
| 550 | FMUU25N0550 | 5 | 50 |
| 600 | FMUU25N0600 | 5 | 50 |
| 700 | FMUU25N0700 | 5 | 50 |
| 800 | FMUU25N0800 | 5 | 25 |
| 900 | FMUU25N0900 | 5 | 25 |
| 1000 | FMUU25N1000 | 5 | 25 |
受注生産対応品
●付属品
EPDMパッキン2枚
●日本水道協会認証品
（ナットにHOT表示シールあり）
●一覧以外のL寸
図面ダウンロード
スーパーチューブの性能および使用上・施工上のご注意
性能
| 呼び径 | 13・20・25 |
|---|---|
| 耐圧性能 | 試験：水圧1.75MPa×1分間保持し、漏れ・その他の異常のないこと。 結果：漏れ、その他の異常なし |
| 曲げ回数 | 試験：水圧0.1MPa加圧で、90°屈曲（曲げR（内側）は呼び径の3倍）を1回とし、水漏れ・その他の異常が発生するまでの回数。 結果：呼び径13…20回以上、呼び径20…15回以上、呼び径25…10回以上 |
| 破壊圧 （参考値） |
試験：破壊するまで水圧を加圧し、破壊した時の圧力を測定する。 結果：呼び径13…24MPa、呼び径20…19MPa、呼び径25…16MPa |
| 使用温度範囲 | 0℃〜80℃（EPDMパッキン） 0℃〜100℃（ノンアスベストパッキン） |
| 使用流体 | 水 又は 湯 |
使用上のご注意
- 水及び湯以外には使用しないで下さい。
- 切断での寸法変更及び、袋ナットの再利用はしないで下さい。
- 必ず付属のパッキンを使用して下さい。
下記の状況は、腐食の原因となる事がありますので十分にご留意下さい。
- 通水時の汚水・赤水が管内に滞留した場合。
- 塩素系の洗剤等が付着した状態で使用された場合。
- 異物（ほこり・鉄分等）が付着したまま使用された場合。
施工上のご注意
下記内容を必ず守って、施工して下さい。
- 相手部品との接続の際、施行前にシート面に異物が付かない様にきれいにして下さい。
- 破損する恐れがありますので、同じ箇所の曲げを繰り返さないで下さい。
- 埋設施工はしないで下さい。
- ナット根元での曲げはしないで下さい。（シート面から50mm以内は避けて曲げるようにして下さい。）
- 極小Rでの曲げはしないで下さい。（通常の曲げR（内側）は、呼び径の3倍です。＜呼び径13＝R39、呼び径20＝R60、呼び径25＝R75＞）
- フレキを曲げてから相手部品と接続するようにして下さい。
- 芯ずれ及び長さ不足の状態での無理な接続はしないで下さい。
- 接続においては、ネジ部やパッキンの損傷、水漏れがない様にご留意下さい。
- 接続後、接続部からの水漏れがないか確認して下さい。
- 呼び径や相手部品の形状で締め付けトルクは異なります。あくまでも参考となりますが下記をご参照下さい。
EPDMパッキン（呼び径：13）：10N･m
EPDMパッキン（呼び径：20）：15N･m
EPDMパッキン（呼び径：25）：20N･m
ノンアスベストパッキン（呼び径：13）：20N･m
ノンアスベストパッキン（呼び径：20）：30N･m
ノンアスベストパッキン（呼び径：25）：40N･m
