製品情報 /脱着式ハンドルボールバルブ

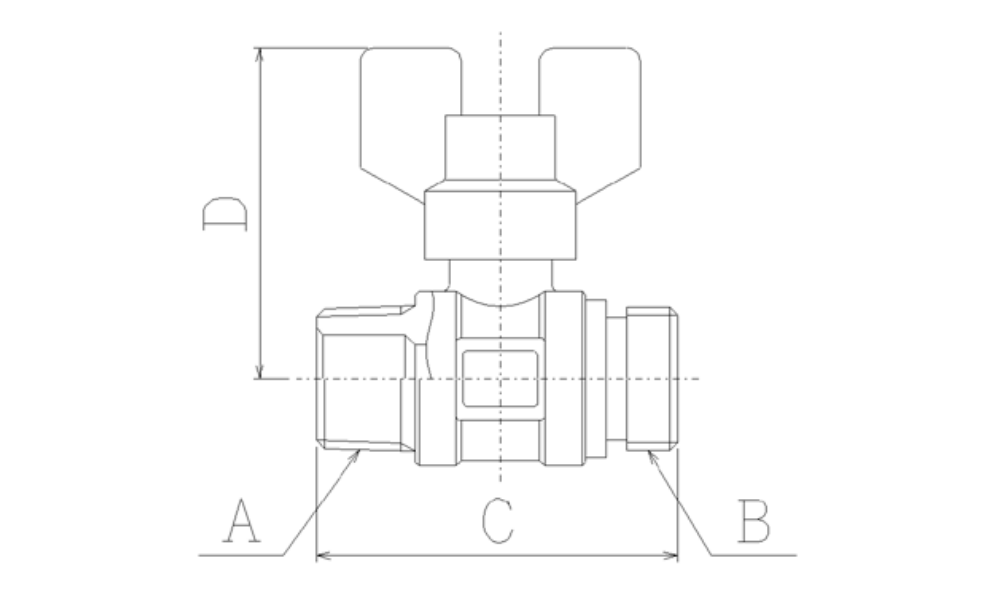

SA3型ボールバルブ
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| VSA4 | 13 | R1/2 | G1/2 | 53.0 | 48.5 | 10 | 100 |
| VSA6 | 20 | R3/4 | G3/4 | 61.0 | 50.2 | 10 | 100 |
| VSA6×4 | 20×13 | R3/4 | G1/2 | 60.0 | 50.2 | 10 | 100 |
受注生産対応品
●A部：Gネジ
●B部：Rネジ
●日本水道協会認証品

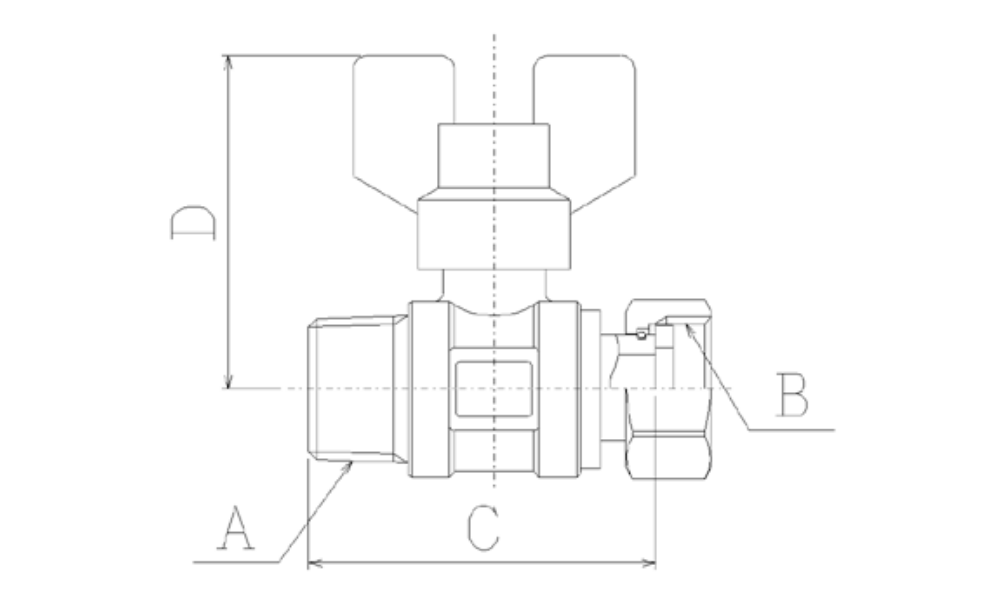

片ナット付ボールバルブ
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| VN14 | 13 | R1/2 | G1/2 | 50.5 | 48.5 | 10 | 100 |
| VN16 | 20 | R3/4 | G3/4 | 58.5 | 50.2 | 10 | 100 |
受注生産対応品
●A部：Gネジ
●付属品：袋ナット用ノンアスベストパッキン仕様
●日本水道協会認証品

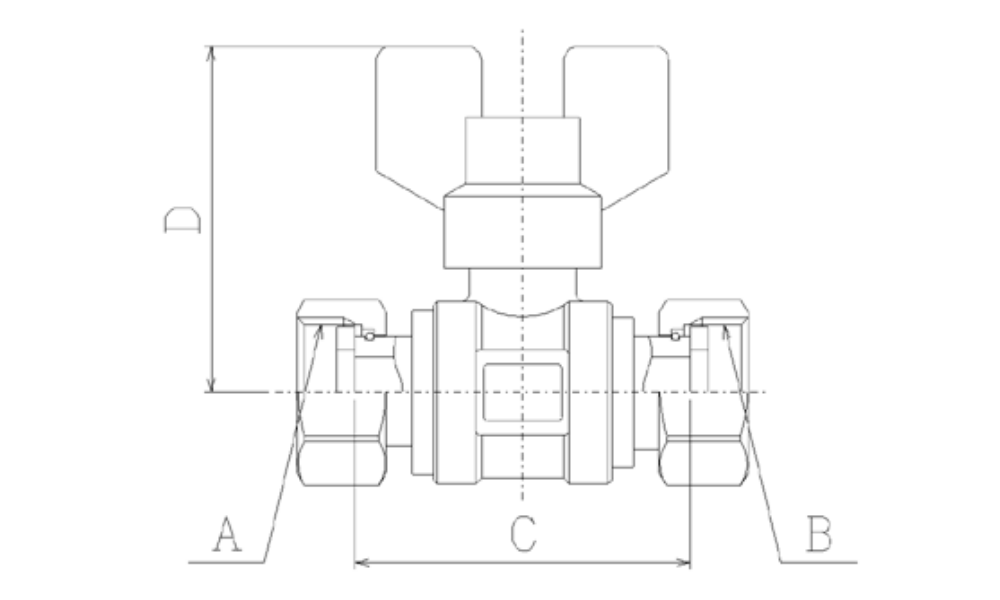

両ナット付ボールバルブ13
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| VN24（TH） | 13 | G1/2 | G1/2 | 47 | 48.5 | 10 | 100 |
受注生産対応品
●日本水道協会認証品

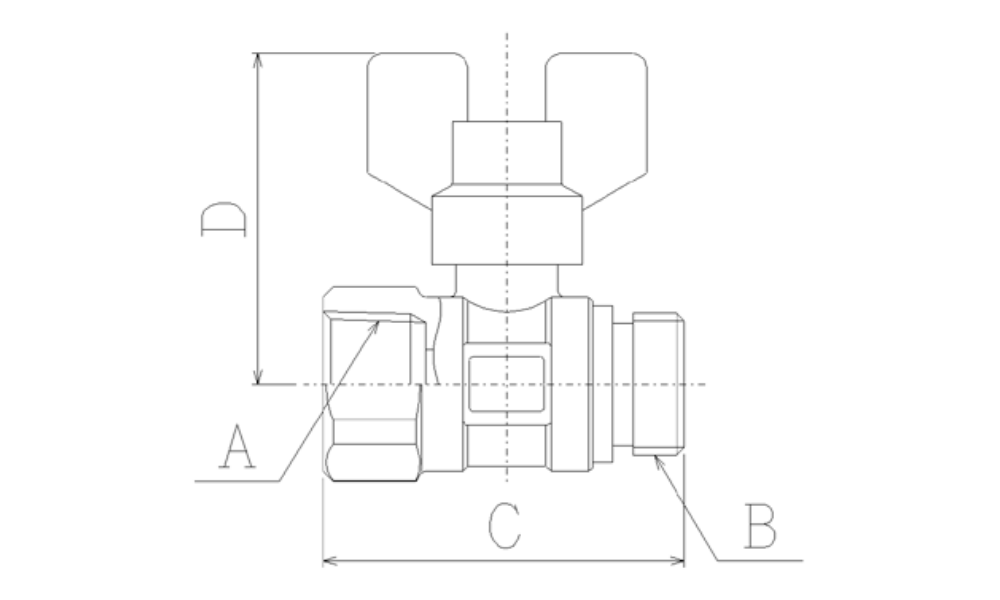

SF3型ボールバルブ
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| VSF4 | 13 | Rc1/2 | G1/2 | 53.0 | 48.5 | 10 | 100 |
| VSF6 | 20 | Rc3/4 | G3/4 | 63.5 | 50.2 | 10 | 100 |
| VSF6×4 | 20×13 | Rc3/4 | G1/2 | 62.5 | 50.2 | 10 | 100 |
受注生産対応品
●B部：Rネジ、回転ナット、Rcネジ
●日本水道協会認証品

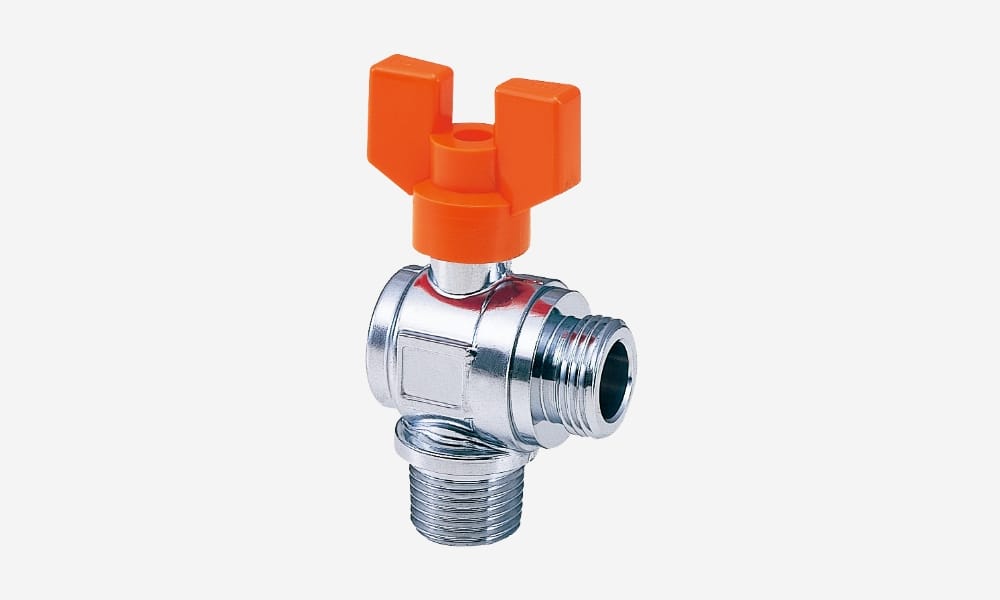

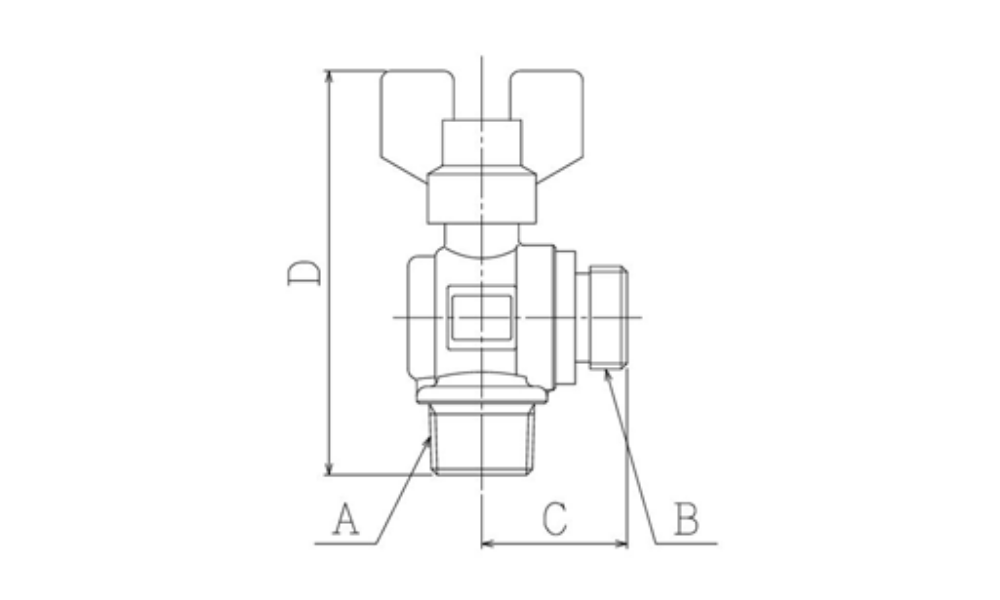

アングル型ボールバルブ（オス×オス）
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| VAG4 | 13 | R1/2 | G1/2 | 29.5 | 82.2 | 10 | 100 |
| VAG6 | 20 | R3/4 | G3/4 | 30.5 | 83.2 | 10 | 100 |
| VAG6×4 | 20×13 | R3/4 | G1/2 | 29.5 | 83.2 | 10 | 100 |
受注生産対応品
●A部：Gネジ、回転ナット、Rcネジ
●B部：Rネジ、回転ナット
●日本水道協会認証品

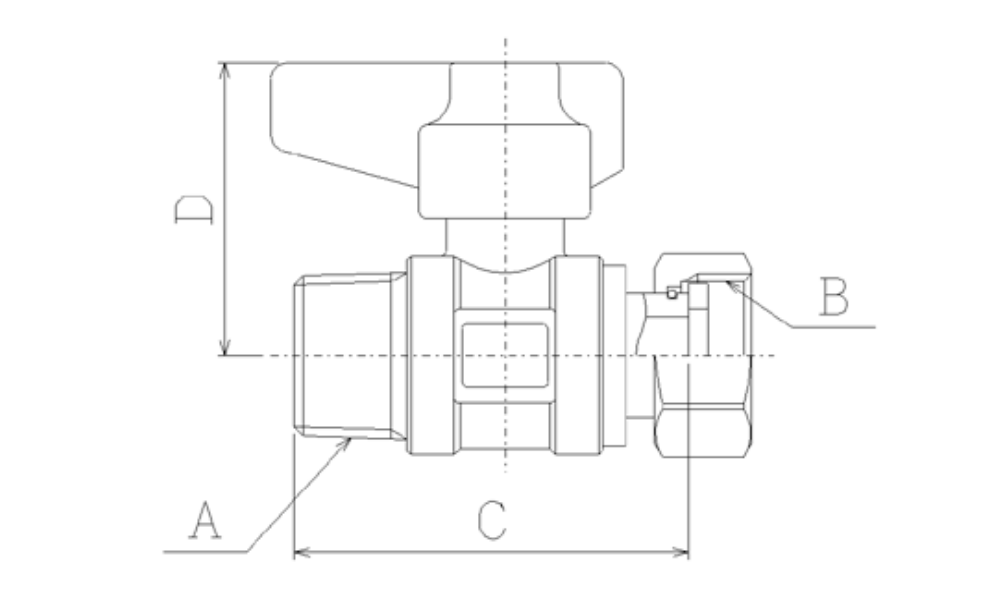

FMボールバルブ13
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| VFM4 | 13 | R1/2 | G1/2 | 50.5 | 37.5 | 10 | 100 |
受注生産対応品
●耐熱ボールバルブ（0℃〜95℃）
●RoHS対応ボールバルブ
ボールバルブの性能および使用上・施工上のご注意
性能
| 呼び径 | 13・20 |
|---|---|
| 耐圧性能 | 試験：水圧1.75MPa×1分間保持し、漏れ・その他の異常のないこと。 結果：漏れ、その他の異常なし |
| 止水性能 | 試験：水圧0.75MPa×30秒間保持し、シート漏れ(弁座漏れ)のないこと。 結果：漏れなし |
| 使用温度範囲 | 0℃〜80℃ ※但し、凍結がない状態で使用すること。 |
| 使用流体 | 水 又は 湯 |
使用上のご注意
- 水及び湯以外には使用しないで下さい。
- 全開・全閉以外での使用はしないで下さい。
- 定期的に開閉動作を⾏う等、日常点検・定期点検を実施して下さい。
- テーパネジの接続には、シールテープを使用して下さい。
- ストレートネジの接続には、パッキンを使用して下さい。
- 回転ナットの接続には、パッキンを使用して下さい。
下記の状況は、腐食・作動不良の原因となりますので十分にご留意下さい。
- 通水時の汚水・⾚水が、バルブ内に滞留した場合。
- 使用温度範囲外の温度がバルブに掛かる場合。
- 異種⾦属との接続をした場合。
施工上のご注意
下記内容を必ず守って、施工して下さい。
- 精密品の為、衝撃を与えないで下さい。
- 相手部品との接続の際、バルブ本体の二面以外をつかんで接続しないで下さい。
- 位置決めの為の無理な増締め及び逆戻しはしないで下さい。
- 埋設施工はしないで下さい。
- 芯ずれ状態での無理な接続はしないで下さい。
- 接続においては、ネジ部やパッキンの損傷、水漏れがない様にご留意下さい。
- 接続後、接続部からの水漏れがないか確認して下さい。
- 呼び径や相手部品の形状で締め付けトルクは異なります。あくまでも参考となりますが下記をご参照下さい。
テーパネジ（ネジ径1/2の場合）：25N･m
テーパネジ（ネジ径3/4の場合）：40N･m
ストレートネジ（EPDMパッキン（呼び径：13）の場合）：10N･m
ストレートネジ（EPDMパッキン（呼び径：20）の場合）：15N･m
ストレートネジ（ノンアスベストパッキン（呼び径：13）の場合）：20N･m
ストレートネジ（ノンアスベストパッキン（呼び径：20）の場合）：30N･m
