製品情報 /逆止弁付ボールバルブ
逆止弁付ボールバルブ
（外ねじ×外ねじ）
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●付属品
ロングハンドル用アダプター
●日本水道協会認証品
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D（アダプター付） | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| G-1 | 13 | R1/2 | G1/2 | 77.6 | 50.2（74） | 5 | 50 |
| G-2 | 20 | R3/4 | G3/4 | 72.1 | 50.2（74） | 5 | 50 |
| G-3 | 20 | R3/4 | G1/2 | 78.6 | 50.2（74） | 5 | 50 |
逆止弁付ボールバルブ

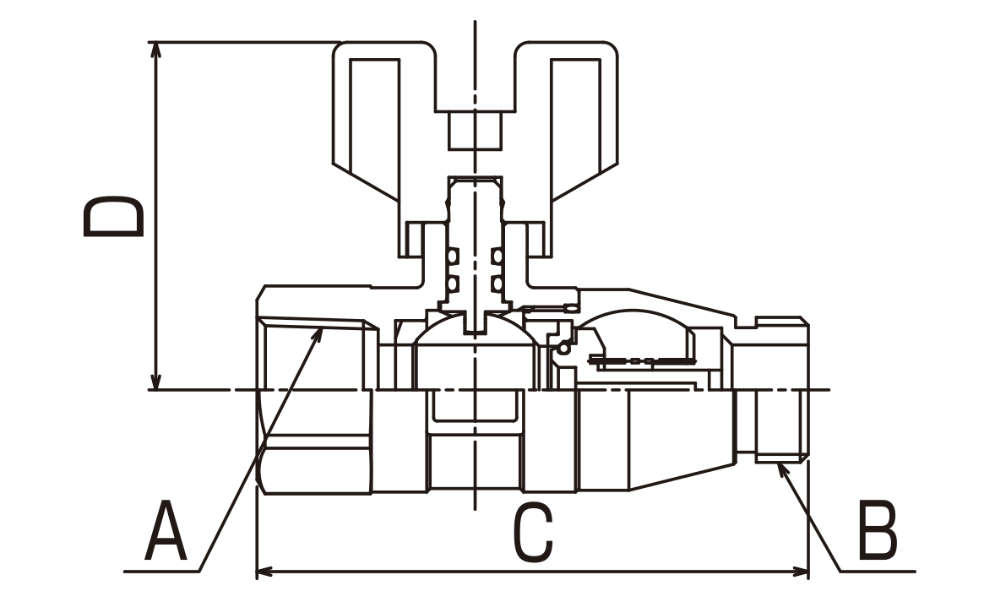

（内ねじ×外ねじ）
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●付属品
ロングハンドル用アダプター
●日本水道協会認証品
●品番・呼び径・各部寸法・入数一覧（品番欄の（ ）は管端防食コア付品番）
| 品番 | 呼び径 | A | B | C | D（アダプター付） | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| G-4（G-20） | 13 | Rc1/2 | G1/2 | 79.6 | 50.2（74） | 5 | 50 |
| G-5（G-21） | 20 | Rc3/4 | G3/4 | 74.6 | 50.2（74） | 5 | 50 |
| G-6（G-22） | 20 | Rc3/4 | G1/2 | 81.1 | 50.2（74） | 5 | 50 |
逆止弁付ボールバルブ

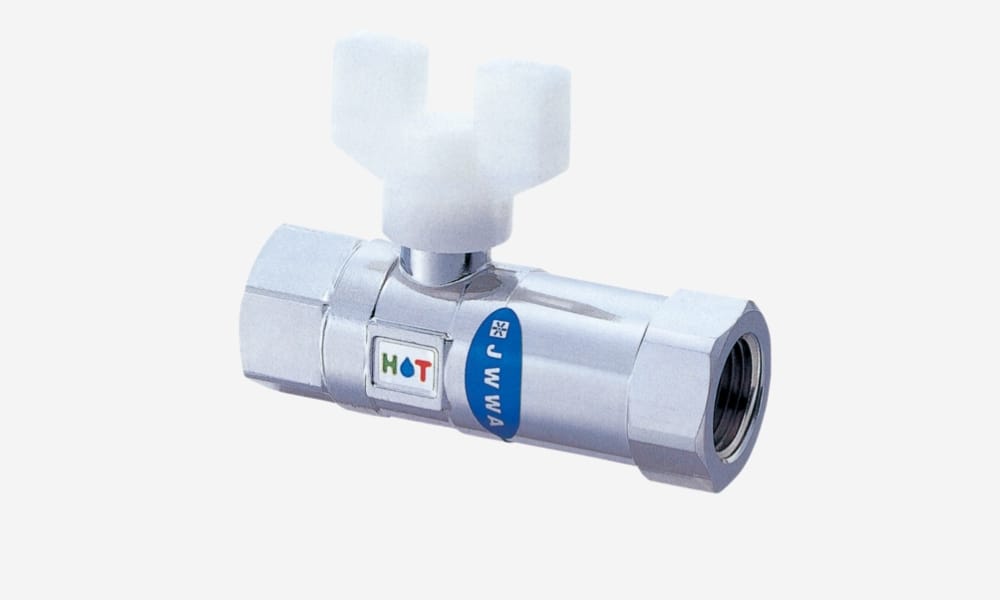

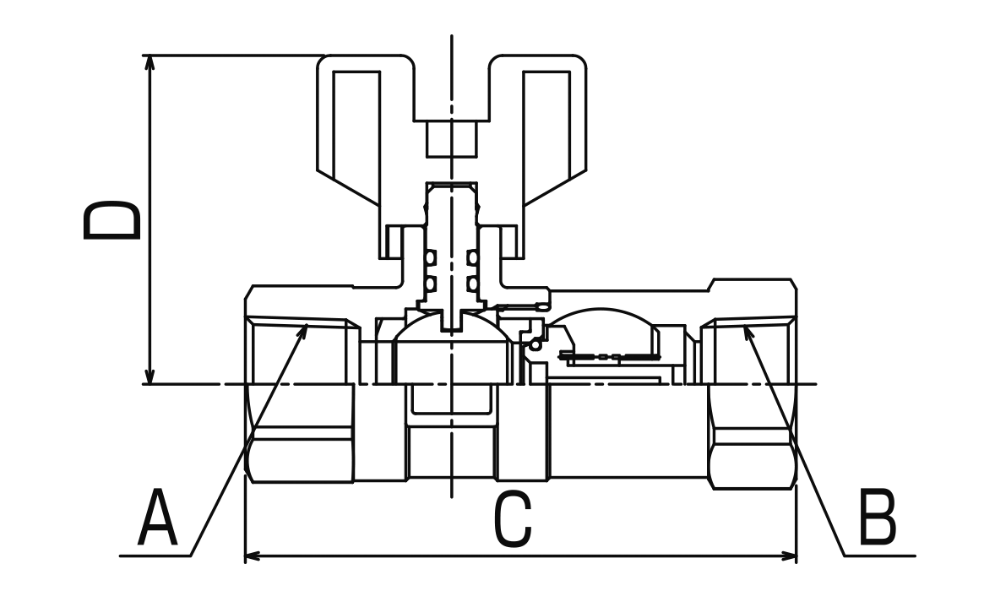

（内ねじ×内ねじ）
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●付属品
ロングハンドル用アダプター
●日本水道協会認証品
●品番・呼び径・各部寸法・入数一覧（品番欄の（ ）は管端防食コア付品番）
| 品番 | 呼び径 | A | B | C | D（アダプター付） | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| G-7（G-23） | 13 | Rc1/2 | Rc1/2 | 84.1 | 50.2（74） | 5 | 50 |
| G-8（G-24） | 20 | Rc3/4 | Rc3/4 | 85.6 | 50.2（74） | 5 | 50 |
| G-9（G-25） | 20 | Rc3/4 | Rc1/2 | 85.6 | 50.2（74） | 5 | 50 |
逆止弁付ボールバルブ

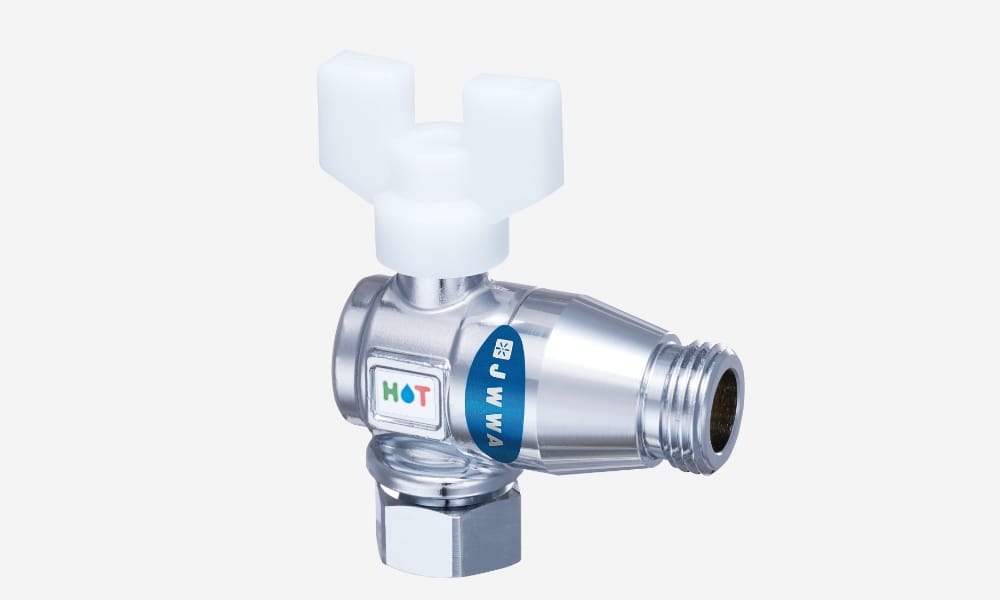

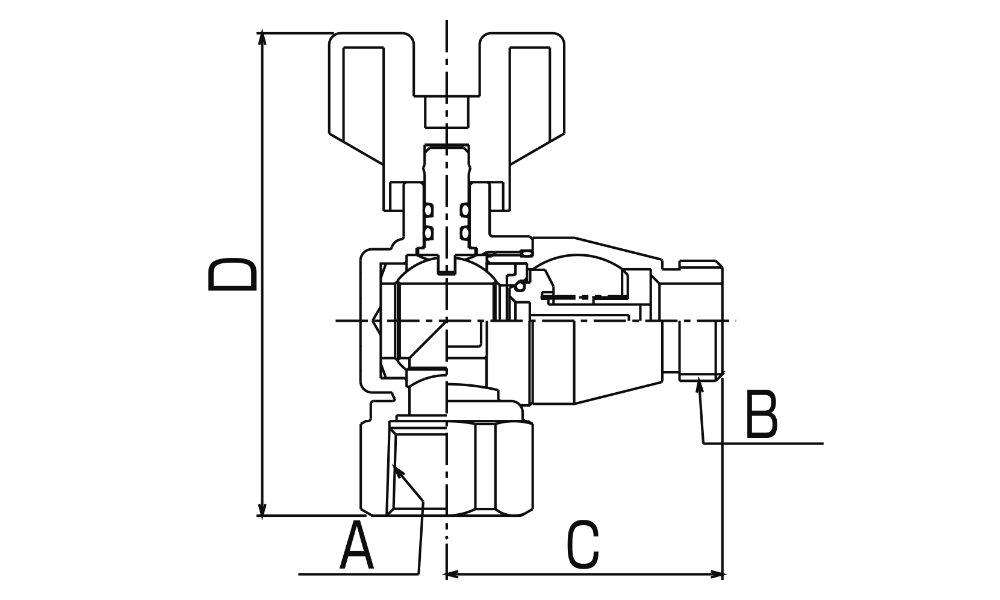

（内ねじ×外ねじ・アングル型）
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●付属品
ロングハンドル用アダプター
●日本水道協会認証品
●品番・呼び径・各部寸法・入数一覧（品番欄の（ ）は管端防食コア付品番）
| 品番 | 呼び径 | A | B | C | D（アダプター付） | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| G-10（G-26） | 13 | Rc1/2 | G1/2 | 48.1 | 84.2（108） | 5 | 50 |
| G-11（G-27） | 20 | Rc3/4 | G3/4 | 41.6 | 85.7（109.5） | 5 | 50 |
| G-12（G-28） | 20 | Rc3/4 | G1/2 | 48.1 | 85.7（109.5） | 5 | 50 |

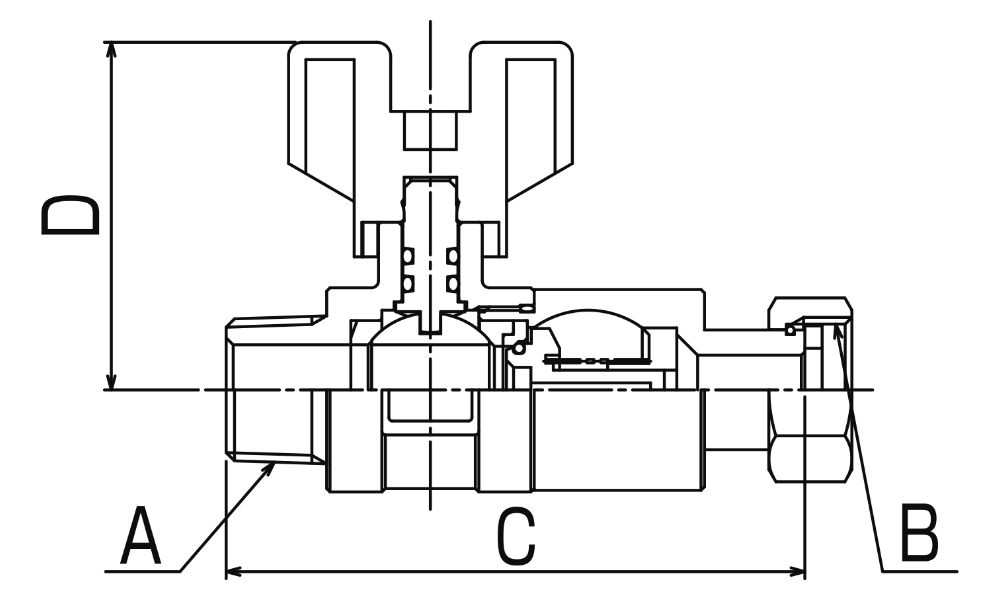

逆止弁付ボールバルブ

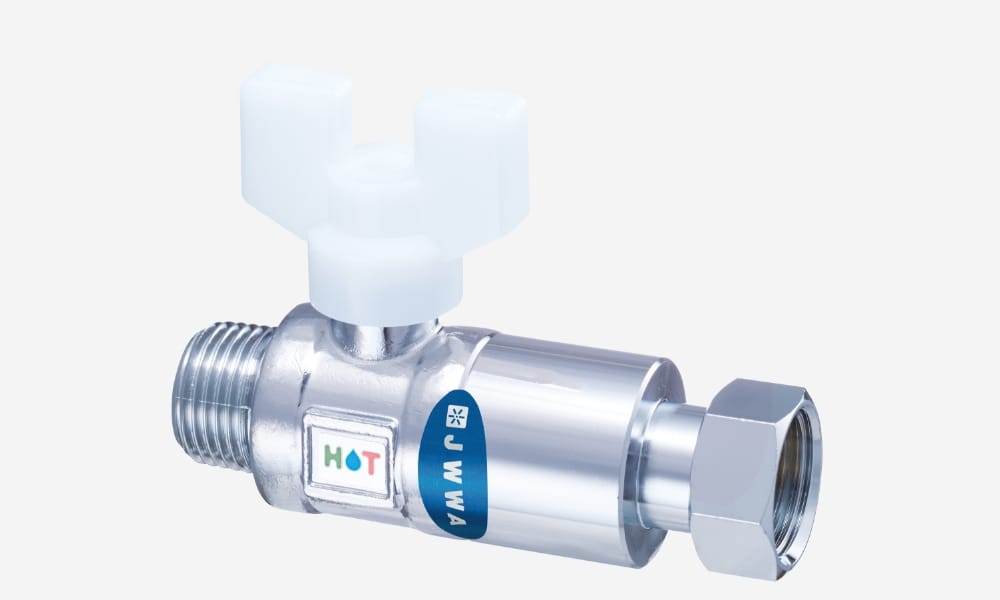

（外ねじ×内ねじ・回転ナット型）
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●付属品
ロングハンドル用アダプター
袋ナット用ゴムパッキン（材質：EPDM）
●日本水道協会認証品
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D（アダプター付） | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| G-13 | 13 | R1/2 | G1/2 | 83.6 | 50.2（74） | 5 | 50 |
| G-14 | 20 | R3/4 | G3/4 | 85.1 | 50.2（74） | 5 | 50 |
| G-15 | 20 | R3/4 | G1/2 | 84.6 | 50.2（74） | 5 | 50 |
| G-33 | 13 | R1/2 | G3/4 | 84.1 | 50.2（74） | 5 | 50 |
逆止弁付ボールバルブ

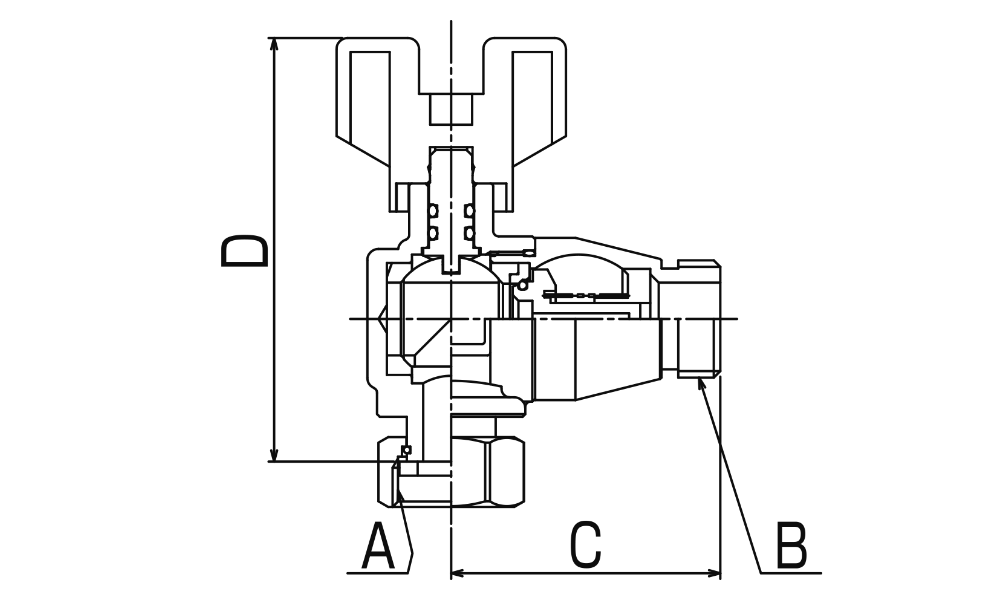

（内ねじ×外ねじ・アングル回転ナット型）
製品仕様
●材質
本体：C3771B
ハンドル部：POM
●付属品
ロングハンドル用アダプター
袋ナット用EPDMパッキン
●日本水道協会認証品
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D（アダプター付） | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| G-16 | 13 | G1/2 | G1/2 | 48.1 | 75.7（99.5） | 5 | 50 |
| G-17 | 13 | G1/2 | G3/4 | 41.6 | 75.7（99.5） | 5 | 50 |
| G-18 | 20 | G3/4 | G3/4 | 41.6 | 77.7（101.5） | 5 | 50 |
| G-19 | 20 | G3/4 | G1/2 | 48.1 | 77.7（101.5） | 5 | 50 |

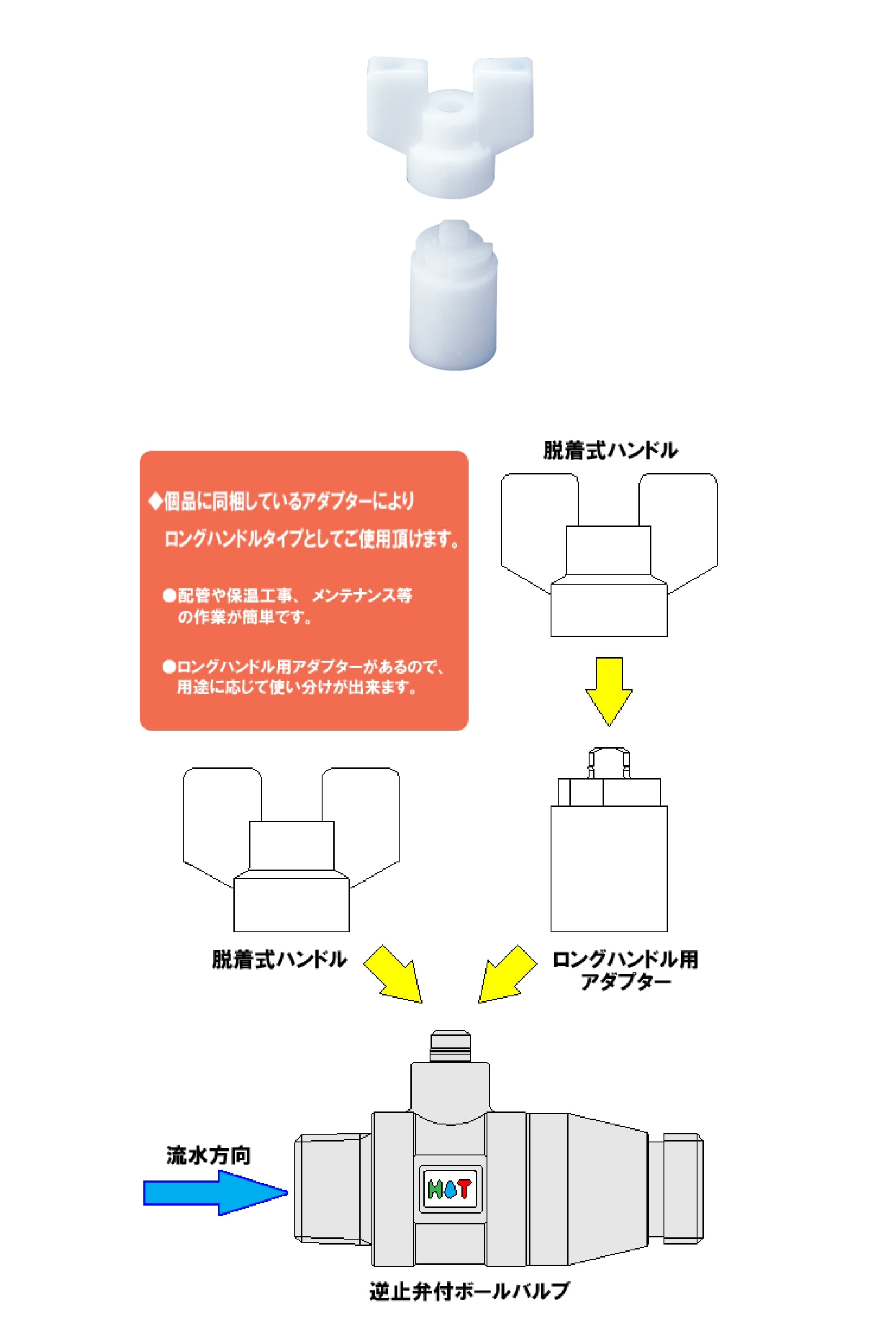

脱着式ハンドル・ロングハンドル用アダプターのご使用について
※付属のアダプターにより、ロングハンドルタイプとしてもご使用いただけます。
逆止弁付ボールバルブの性能および使用上・施工上のご注意
性能
| 呼び径 | 13・20 |
|---|---|
| 耐圧性能 | 試験：水圧1.75MPa×1分間保持し、漏れ・その他の異常のないこと。 結果：漏れ、その他の異常なし |
| 止水性能 | 試験：水圧0.75MPa×30秒間保持し、シート漏れ(弁座漏れ)のないこと。 結果：漏れなし |
| 逆流防止性能 | 低圧：水圧3kPa×1分間保持し、漏れのないこと。 結果：漏れなし ⾼圧：水圧1.5MPa×1分間保持し、漏れのないこと。 結果：漏れなし |
| 流 量 （参考値） |
呼び径13（品番：G-1）：44.2L/min（動水圧0.1MPa） 呼び径20（品番：G-2）：60.7L/min（動水圧0.1MPa） |
| 逆止弁作動圧 （参考値） |
2.6kPa |
| 使用温度範囲 | 0℃〜80℃ ※防食コア付仕様・0℃〜40℃ ※凍結がない状態で使用すること。 |
| 使用流体 | 水 又は 湯 |
使用上のご注意
- 水及び湯以外には使用しないで下さい。
- 全開・全閉以外での使用はしないで下さい。
- 定期的に開閉動作を⾏う等、日常点検・定期点検を実施して下さい。
- テーパネジの接続には、シールテープを使用して下さい。
- ストレートネジの接続には、パッキンを使用して下さい。
- 回転ナットの接続には、パッキンを使用して下さい。
下記の状況は、腐食・作動不良の原因となりますので十分にご留意下さい。
- 通水時の汚水・⾚水が、バルブ内に滞留した場合。
- 使用温度範囲外の温度がバルブに掛かる場合。
- 異種⾦属との接続をした場合。
施工上のご注意
下記内容を必ず守って、施工して下さい。
- 精密品の為、衝撃を与えないで下さい。
- 相手部品との接続の際、バルブ本体の二面以外をつかんで接続しないで下さい。
- 位置決めの為の無理な増締め及び逆戻しはしないで下さい。
- 埋設施工はしないで下さい。
- 芯ずれ状態での無理な接続はしないで下さい。
- 接続においては、ネジ部やパッキンの損傷、水漏れがない様にご留意下さい。
- 接続後、接続部からの水漏れがないか確認して下さい。
- 呼び径や相手部品の形状で締め付けトルクは異なります。あくまでも参考となりますが下記をご参照下さい。
テーパネジ（ネジ径1/2の場合）：25N･m
テーパネジ（ネジ径3/4の場合）：40N･m
ストレートネジ（EPDMパッキン（呼び径：13）の場合）：10N･m
ストレートネジ（EPDMパッキン（呼び径：20）の場合）：15N･m
ストレートネジ（ノンアスベストパッキン（呼び径：13）の場合）：20N･m
ストレートネジ（ノンアスベストパッキン（呼び径：20）の場合）：30N･m
