製品情報 /ファンコイルチューブ

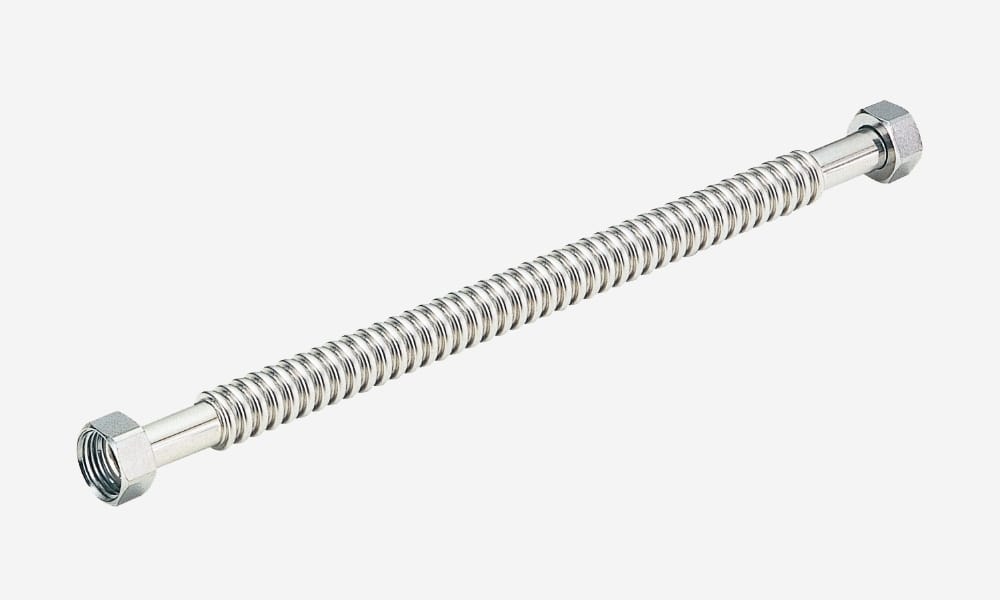

呼び径13（φ18.6）（ナットネジG1/2）

標準仕様

●材質

フレキ部：SUS304
ナット部：C3604BD

●付属品

ノンアスベストパッキン2枚

●L寸・品番・入数一覧

L寸 品番 内箱 外箱
100 FHO14HN0100 10 100
150 FHO14HN0150 10 100
200 FHO14HN0200 10 100
250 FHO14HN0250 10 100
300 FHO14HN0300 10 100
350 FHO14HN0350 10 100
400 FHO14HN0400 10 100
450 FHO14HN0450 10 100
500 FHO14HN0500 10 100
600 FHO14HN0600 10 100

受注生産対応品

●材質

フレキ部：SUS316L

●付属品

EPDMパッキン

●日本水道協会認証品

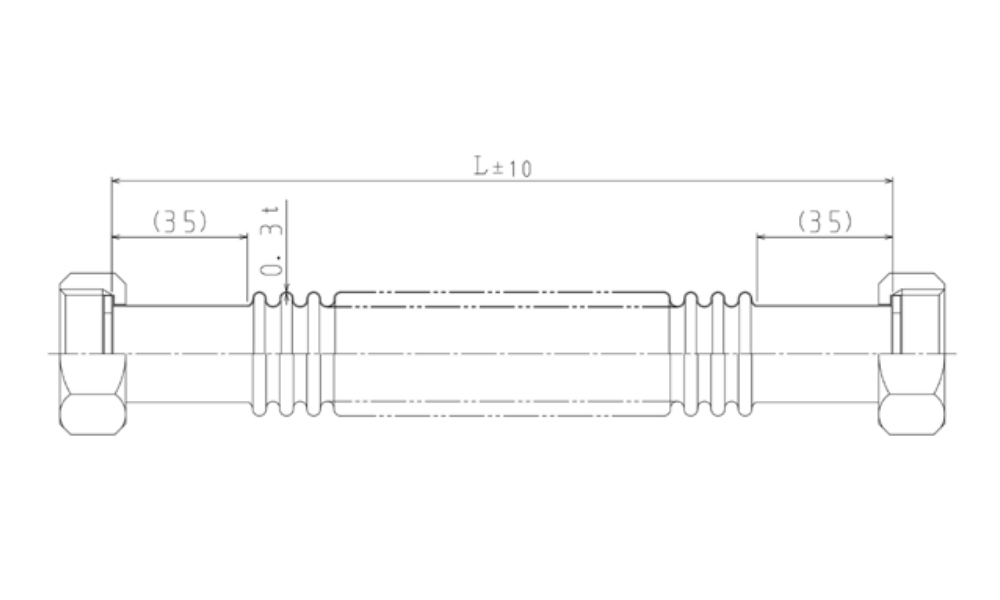

図面ダウンロード

呼び径20（φ24.8）（ナットネジG3/4）

標準仕様

●材質

フレキ部：SUS304
ナット部：C3604BD

●付属品

ノンアスベストパッキン2枚

●L寸・品番・入数一覧

L寸 品番 内箱 外箱
100 FHO19HN0100 5 50
150 FHO19HN0150 5 50
200 FHO19HN0200 5 50
250 FHO19HN0250 5 50
300 FHO19HN0300 5 50
350 FHO19HN0350 5 50
400 FHO19HN0400 5 50
450 FHO19HN0450 5 50
500 FHO19HN0500 5 50
600 FHO19HN0600 5 50

受注生産対応品

●材質

フレキ部：SUS316L

●付属品

EPDMパッキン

●日本水道協会認証品

図面ダウンロード

呼び径25（φ31.5）（ナットネジG1）

標準仕様

●材質

フレキ部：SUS304、SUS316L
ナット部：C3604BD

●付属品

EPDMパッキン、ノンアスベストパッキン

●日本水道協会認証品

図面ダウンロード

ファンコイルチューブの性能および使用上・施工上のご注意

性能

呼び径 13・20・25
耐圧性能 試験：水圧1.75MPa×1分間保持し、漏れ・その他の異常のないこと。
結果：漏れ、その他の異常なし
曲げ回数 試験：水圧0.1MPa加圧で、90°屈曲（曲げR（内側）は呼び径の3倍）を1回とし、水漏れ・その他の異常が発生するまでの回数。
結果：呼び径13…20回以上、呼び径20…15回以上、呼び径25…10回以上
破壊圧
（参考値）		 試験：破壊するまで水圧を加圧し、破壊した時の圧力を測定する。
結果：呼び径13…19MPa、呼び径20…14MPa、呼び径25…11MPa
伸び率
（参考値）		 試験：水圧を加圧した状態での伸びを測定。
結果：呼び径13：0.5MPa…0.3％、1.0MPa…0.5％、1.75MPa…0.7％
呼び径20：0.5MPa…0.2％、1.0MPa…0.9％、1.75MPa…9.0％
呼び径25：0.5MPa…0.8％、1.0MPa…2.5％、1.75MPa…18.8％
残留伸び
（参考値）		 試験：水圧1.75MPa×1分間保持し、その後水圧を0にした時の残留伸びを測定。
結果：呼び径13…0％、呼び径20…7.5％、呼び径25…11.0％
使用温度範囲 0℃〜80℃（EPDMパッキン）
0℃〜100℃（ノンアスベストパッキン）
使用流体 水　又は　湯

使用上のご注意

  • 水及び湯以外には使用しないで下さい。
  • 必ず付属のパッキンを使用して下さい。

下記の状況は、腐食の原因となる事がありますので十分にご留意下さい。

  • 通水時の汚水・赤水が管内に滞留した場合。
  • 塩素系の洗剤等が付着した状態で使用された場合。
  • 異物（ほこり・鉄分等）が付着したまま使用された場合。

施工上のご注意

下記内容を必ず守って、施工して下さい。

  • 相手部品との接続の際、施行前にシート面に異物が付かない様にきれいにして下さい。
  • 破損する恐れがありますので、同じ箇所の曲げを繰り返さないで下さい。
  • 埋設施工はしないで下さい。
  • 極小Rでの曲げはしないで下さい。（通常の曲げR（内側）は、呼び径の3倍です。＜呼び径13＝R39、呼び径20＝R60、呼び径25＝R75＞）
  • フレキを曲げてから相手部品と接続するようにして下さい。
  • 芯ずれ及び長さ不足の状態での無理な接続はしないで下さい。
  • 接続においては、ネジ部やパッキンの損傷、水漏れがない様にご留意下さい。
  • 接続後、接続部からの水漏れがないか確認して下さい。
  • 呼び径や相手部品の形状で締め付けトルクは異なります。あくまでも参考となりますが下記をご参照下さい。
    EPDMパッキン（呼び径：13）：10N･m
    EPDMパッキン（呼び径：20）：15N･m
    EPDMパッキン（呼び径：25）：20N･m
    ノンアスベストパッキン（呼び径：13）：20N･m
    ノンアスベストパッキン（呼び径：20）：30N･m
    ノンアスベストパッキン（呼び径：25）：40N･m
